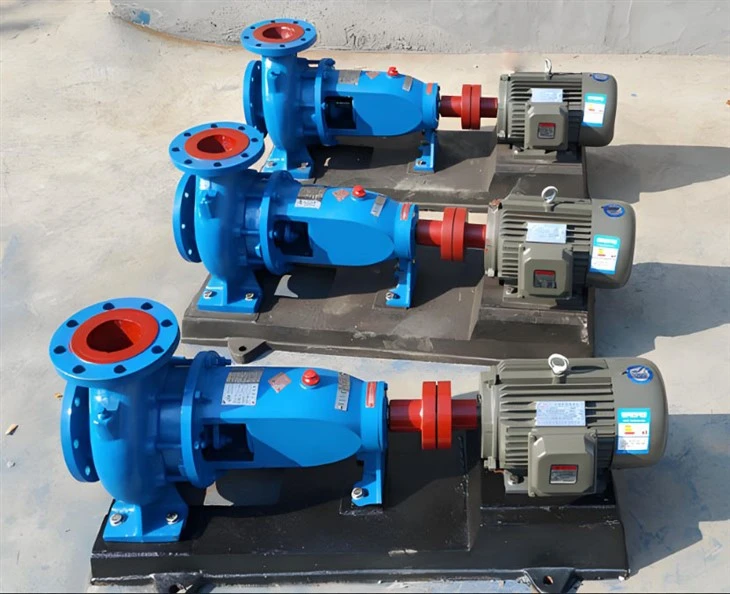

Pompa de apă centrifugă de înaltă presiune a râului

Pompa de apă centrifugă de înaltă presiune a râului este proiectată în conformitate cu performanța și dimensiunile specificate în standardul internațional ISO 2858. În principal, este format din corpul pompei, capacul pompei, rotorul, arborele, inelele de etanșare, manșonul arborelui și componentele rulmentului de suspensie.

Corpul pompei și capacul pompei din pompa de tip IS sunt împărțite din partea din spate a rotorului, o configurație denumită în mod obișnuit structura de deschidere a spatelui. Acest proiect facilitează întreținerea fără a necesita demontarea corpului pompei sau a conductei de aspirație.

Carcasa pompei (care cuprinde corpul pompei și capacul pompei) formează camera de lucru a pompei. Rulmenții rotorului, arborele și rularea constituie ansamblul rotorului, în timp ce componentele rulmei de suspensie susțin rotorul. Rulmenții de rulare absoarbe atât forțele radiale, cât și cele axiale generate în timpul funcționării.

Pentru a echilibra forțele axiale, majoritatea pompelor sunt echipate cu inele de etanșare atât pe partea din față, cât și pe cele din spate ale rotorului, împreună cu găurile de echilibru de pe placa de acoperire din spate. Cu toate acestea, unele pompe cu forțe axiale scăzute pot omite inelele de etanșare din spate și găurile de echilibru.

1. Sigiliu de ambalare (etanșare glandei)

Garnitura de ambalare axială este formată dintr -o glandă de ambalare, inel de ambalare și material de ambalare, care previne intrarea în aer sau scurgeri excesive.

Dacă rotorul are găuri de echilibru, camera de ambalare se conectează la portul de aspirație al rotorului. Deoarece partea de aspirație poate fi sub vid, aerul se poate infiltra de -a lungul mânecii arborelui. Pentru a preveni acest lucru, este instalat un inel de ambalare, iar presiunea camerei pompei este direcționată către inelul de ambalare printr -o gaură mică din capacul pompei.

Dacă rotorul nu are găuri de echilibru, presiunea lichidă pe partea din spate depășește presiunea atmosferică, eliminând riscurile de scurgere. În astfel de cazuri, inelul de ambalare poate fi omis.

2. Sigiliu mecanic

Garnitura mecanică axială cuprinde un mânecă de arbore de etanșare mecanică, capac de etanșare și etanșare mecanică, oferind o soluție de etanșare extrem de fiabilă.

Utilizatorii pot alege între sigilii de ambalare și garnituri mecanice în funcție de cerințe.

Datorită rezistenței lor la temperatură ridicată, garniturile mecanice sunt utilizate în mod obișnuit în pompele de apă caldă. În comparație cu pompele convenționale de circulație a apei calde, acestea oferă simplitate, comoditate și practic.

Parametrul pompei de apă centrifugă de înaltă presiune
